屋面雨水收集系統:基礎必備設施有哪些,七大設計原則,讓你溫故知新!

發布時間 : 2020-05-14 06:26:22 瀏覽量 : 2721

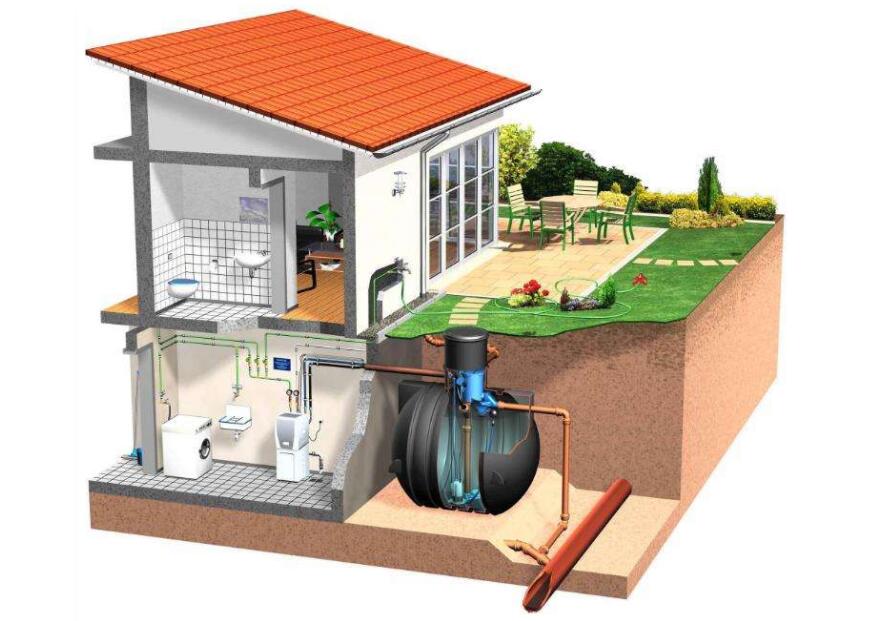

　　屋面雨水收集系統原理是通過相應的設備，將降落待屋頂?shù)挠晁M行收集、儲存，這樣的收集方式會比地面雨水收集更干凈，畢竟，沒有與土地直接接觸，沒有二次的污染等等。屋面雨水收集系統主要包括過濾器、進口、浮球過濾器以及溢流口四個基礎設備，除此之外還根據型號和價格以及客戶要求等等，各有所增加，但是無論如何上述四種必不可少。此外，對于屋面雨水收集系統的設計需要遵循一定的原則，具體有哪些呢？下面一起來看下吧，看完你就清楚啦。

　　一、屋面雨水收集系統基礎設備

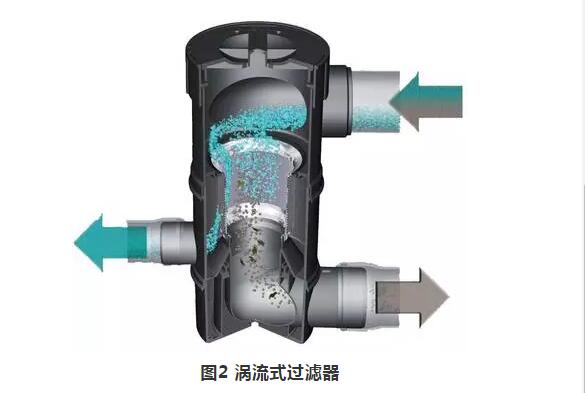

　　1、過濾器

　　主要針對大顆粒物質，這些物質常攜帶和滋生細菌。經過過濾和曝氧，可大大減少進入雨水罐的細菌，保護雨水罐的水質。圖2所示的渦流式過濾器，足以應付200平方米的屋面集雨。該過濾器，通常安裝在管道中，能夠?qū)⒁粓鼋邓?5%收取。過濾器外殼由聚丙烯制成，濾芯由不銹鋼制成。過濾器的網格尺寸，為0.28毫米（280微米）。濾芯，一年需要清洗3次左右。

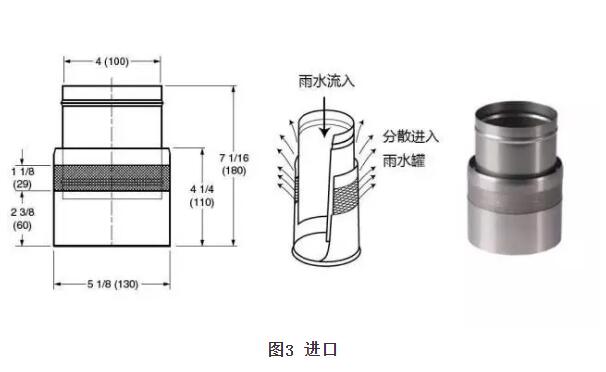

　　2、進口

　　盡管過濾器，去除了大部分沉積物和微生物，仍然會有少量進入雨水罐底部，形成一層生物膜。這種生物膜是有益的，可以繼續吸收水中的微生物和重金屬。雨水罐的進口十分光滑，以防止沉積物被不斷攪拌。進口經過特別設計，雨水分散式地向上向外分流，可增加氧氣，避免破壞生物膜，保護水質。

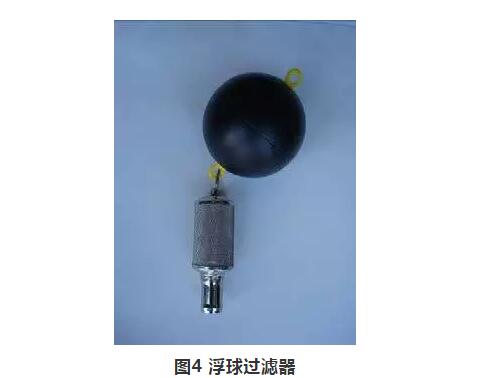

　　3、浮球過濾器

　　因為顆粒會沉降，因此雨水罐上層的水質最好。浮球過濾器同時也是水泵的吸水頭。浮球過濾器，由聚乙烯球和不銹鋼過濾器組成，并通過食品級軟管連接到增壓泵。

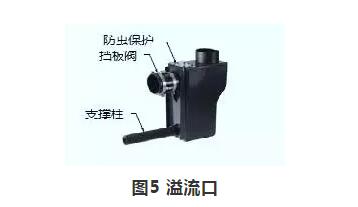

　　4、溢流口

　　為了防止暴雨造成返流，雨水罐必須保留溢流口。溢流口設置了擋板閥，方便雨水流出，同時還可保證外界的雨水、生物不會進入。

　　二、屋面雨水收集系統設計原則

　　1、屋頂材料

　　宜選擇金屬、陶片、混凝土材料，石棉等易滲濕、水解的材料不宜作為采集材料，石棉纖維可能會進入收集系統，此外部分材料含鉛等重金屬，也不宜作為集水屋頂；

　　2、雨水棄流裝置

　　應依據當?shù)貙崪y降水情況設計，若無當?shù)貙崪y資料，棄流厚度宜在2~3mm,根據棄流厚度與實際集水面積，計算初期雨水棄流裝置體積，當集滿雨水后，利用自動或手動的閥門，將雨水進入調節池，自控式主要應用于虹吸式屋面雨水收集系統；

　　3、雨水調節池

　　有效蓄水容積，參照GB50400-2016《建筑與小區雨水利用工程技術規范》公式計算；

　　4、蓄水池配套系統

　　應配套簡單的處理系統，并與噴灑系統、消防系統等水使用系統相連接，也可直接通過滲透管溝補充地下水，蓄水池可設置在屋頂、地面或底下，儲存設施需有溢流裝置，大型建筑一般設置在地下；

　　5、蓄水池打造材料

　　需要由耐酸、耐堿對水無污染材料制作，市場上已有比較成熟、廉價成本低、安裝方便、無需維護、承壓能力較強的雨水蓄水模塊技術；

　　6、應據實際需求設計蓄水處理工藝，基本的處理包括過濾、消毒，但在酸雨區等水質較差的區域，或空氣質量較差的時間段降水，還需使用混凝劑，以吸附雜質，若直接過濾水中COD、ss去除效果并不理想，若用戶對水質量要求較高，還可配備更深層次的處理設備；

　　7、采用生物方法處理雨水時，對水質要求較高，需增加深度處理裝置。
